Como líder de nuestra industria, la experiencia de DADCO se demuestra en nuestra amplia gama de resortes de nitrógeno que abarca un rango de 10 libras a 22 toneladas. Nuestros productos ocupan el primer lugar en la industria en manufactura e innovación. Para ayudar aún más a nuestros clientes con la selección y diseño de productos, ofrecemos un completo catálogo en línea con información dimensional, montaje y accesorios.
Haga clic en el enlace a la derecha para acceder a la versión digital de nuestro popular Mini Book Sexta Edición. Este Mini Book también está disponible como aplicación para descargar en iTunes y Google Play.
Serie C – Micro Resortes de Nitrógeno
Los Micro Resortes de nitrógeno patentados por DADCO son el reemplazo ideal para los resortes helicoidales convencionales. Disponibles en ocho modelos, su fuerza consistente y fiable los convierte en la opción perfecta para usarse en estampado de metal; herramienta de trabajo en general, como plantillas y accesorios; componentes de la máquina y moldeo por inyección de plástico.
Series LJ y L – Resortes de Nitrógeno Miniatura
Ideal para estampadores de piezas pequeñas, estos resortes extremadamente populares son durad UltraPak eros y están disponibles en tres modelos de fuerza (0.3 toneladas, 0.5 toneladas y 0.75 toneladas). Pueden funcionar de manera autónoma o interconectados entre sí mediante el exclusivo sistema MINILink® de DADCO.
Serie FCL – Resortes de Nitrógeno con amortiguación
La Serie FCL de DADCO es ideal para prensas accionadas pro por levas. Disponible en dos modelos de fuerza (0.3 toneladas, 0.5 toneladas) ofrecen reducción del aumento de fuerza durante el recorrido y desaceleración de en el recorrido de regreso.
Serie Ultra Force (U)®
Con mucha fuerza y un perfil bajo, los resortes de la serie U son perfectos para estampadores limitados por la altura de cierre. Con 13 modelos de fuerza (de 0.2 toneladas a 22 toneladas) esta serie se adapta a una amplia gama de aplicaciones nuevas y existentes. Los modelos U.0400-U.20000 incorporan la exclusiva tecnología de cartucho UltraPak® de DADCO, que incluye un cojinete superior y juntas que ofrecen excelentes características para el desgaste que extienden la vida útil del resorte de nitrógeno.
Serie UH
La serie UH cuenta con una ranura inferior cuadrada y un patrón de montaje estándar ISO. Se incluye un puerto G 1/8 estándar a través de los ocho modelos de fuerza (0.4 toneladas a 7.4 toneladas) para facilitar la conversión a una operación interconectada. Con el cartucho UltraPak®, esta serie utiliza la tecnología establecida de la Serie U, pero es 4-14 mm más alto.
Serie UT
Los resortes de la serie UT Series cumplen con el estándar Toyota (SMS DNH 3203n) y cuentan con una ranura inferior curvada, patrón de montaje métrico e incluyen puerto G 1/8 estándar. Incluyendo el cartucho UltraPak® esta serie está disponible en cinco modelos de fuerza (1.0 toneladas a 10.7 toneladas).
Serie UK – Resortes de Nitrógeno
La serie UK presenta cuatro modelos con puertos G 1/8 para operaciones interconectadas y cuerdas más largas en barrenos de montaje.
Serie SCS.4300
Nuevo resorte compacto que brinda hasta cuatro toneladas de fuerza de contacto, el mayor tonelaje que ofrecemos en un cuerpo de 75 mm de diámetro. Con guía para que el vástago extendido resista cargas laterales y está disponible en longitudes de carrera de 15 a 80 mm. Fácil interconexión del SCS.4300 utilizando el montaje 90.50.4300 de DADCO.
¡NUEVO! Serie SCS.7000
Este nuevo resorte compacto proporciona hasta cuatro toneladas de fuerza de contacto, el mayor tonelaje que ofrecemos en un cuerpo de 75 mm de diámetro. El vástago guía extendido da resistencia para la carga lateral y está disponible en longitudes de carrera de 15 a 80 mm. La operación interconectada del SCS.7000 es muy fácil con el nuevo montaje 90.51.7000 de DADCO.
Serie SCR- Resortes de Nitrógeno de Altura Compacta
Las series SCR presentan vástagos de mayor tamaño con diámetros compactos que ofrecen resortes de nitrógeno de DADCO de mayor fuerza, con vástago sellado. Los cuatro modelos (0.5 toneladas a 3.2 toneladas) son completamente utilizables y cuentan con puertos laterales que facilitan el ajuste de la presión, la carga u operaciones interconectadas utilizando el exclusivo sistema MiniLink® de DADCO.
Serie 90.60/90.60N – Resortes de Nitrógeno de Altura Compacta
La serie 90.60/90.60N cumple con los estándares de troquel de Nissan. Estos resortes de nitrógeno de altura compacta cuentan con una ranura inferior curvada, patrón de montaje estándar ISO y un puerto G 1/8. Los modelos de fuerza 90.60 (1.5 toneladas, 3 toneladas) se ofrecen en longitudes de carrera métricas, mientras que los modelos de fuerza 90.60N (0.5 toneladas, 0.75 toneladas) se ofrecen en longitudes de carrera en pulgadas.
90.8N – Resortes de Nitrógeno de Altura Compacta
La serie 90.8N cumple con los estándares de troquel de Nissan. Estos resortes de nitrógeno de altura compacta cuentan con una ranura inferior curvada, patrón de montaje métrico y un puerto G 1/8. Disponible en cinco modelos de fuerza (desde 0.75 toneladas a 7.5 toneladas), esta serie se ofrece en longitudes de carrera en pulgadas.
Serie 90.5B2 – Resortes de Nitrógeno compactos
La serie 90.5B2 es ligeramente más corta que la altura total/ISO y es un reemplazo directo para la serie 90.5B obsoleta. Disponible en dos modelos de fuerza (1.5 toneladas, 3 toneladas), esta serie tiene la capacidad de ser operado de manera autónoma o en un sistema interconectado y utiliza soportes estándar.
Serie SC – Resortes de Nitrógeno Súper Compactos
La serie súper compacta es ideal para aplicaciones que requieren mucha fuerza y longitudes de carrera cortas. La construcción con émbolo sellado de esta serie ofrece la mayor fuerza por modelo de diámetro de DADCO. Disponible en nueve modelos de fuerza (de 0.4 toneladas a 18 toneladas), esta serie es ideal para una variedad de aplicaciones de troquel bien diseñadas. Se pueden añadir sub placas a los resortes para que operen en un sistema interconectado.
Serie 90.10 / 90.8 – Resortes de Nitrógeno de Altura Completa y Compacta
La serie 90.10 de altura completa de DADCO, ampliamente aceptada se basa en el estándar ISO. Con siete modelos de fuerza (de 0.5 toneladas a 10 toneladas), esta serie ofrece la mayor variedad de carrera disponible en DADCO. La Serie 90.8 es una alternativa de altura compacta, con ahorro de 25 mm a 50 mm de altura sobre la Serie 90.10. Esta serie está disponible en 11 modelos de fuerza, (de 0.75 toneladas a 7.5 toneladas). Ambas series se pueden utilizar de manera autónoma o en un sistema interconectado y utilizan el mismo amplio surtido de montajes ajustables, montajes soldados y accesorios.
Serie UX – Resortes de Nitrógeno Ultra Force Extended®
La serie Ultra Force Extended® UX de resortes de nitrógeno de altura completa con 25-55% más fuerza al contacto, lo que resulta en la reducción de costos en la construcción del troquel usando menos cilindros. Esta serie consta de siete modelos de fuerza (de 1.0 toneladas a 22 toneladas), que pueden funcionar de manera autónoma o como un sistema interconectado y utiliza el mismo amplio surtido de montajes ajustables, montajes soldados y accesorios como las series 90.10 y 90.8.
Serie 90.10 DS – Resortes de Nitrógeno para Almacenamiento de Troqueles
La serie 90.10 DS tiene un índice de retorno reducido, convirtiéndola en la opción ideal para el almacenamiento de troqueles. Intercambio directo con los modelos ISO 3000-7500, con temperatura de operación más baja y menor desgaste general en el resorte de nitrógeno y en la prensa.
Soluciones para Condiciones Extremas
Resuelva los problemas de contaminación de resortes de nitrógeno con las Soluciones para Condiciones Extremas de DADCO. Estas opciones están diseñadas para aplicaciones en las que están presentes compuestos de extracción y otros contaminantes. Elija una de las siguientes actualizaciones de resortes de nitrógeno: Limpiador secundario, cubierta para el vástago, cilindro cromado con limpiador secundario, todo esto con nuestros accesorios de acero inoxidable y panes de control resistentes a la corrosión, para operaciones interconectadas.
Serie 90.10RX – Resortes de Nitrógeno con Reducción de Impacto
La serie 90.10RX patentada reduce la fuerza de impacto global durante el funcionamiento. Esta serie reemplaza las series 90.10R utilizando conceptos de la serie ISO de DADCO. Disponible en cuatro modelos de fuerza (3 toneladas a 10 toneladas) esta serie utiliza un diseño robusto y el mismo surtido amplio de montajes ajustables, montajes soldados y accesorios como la Serie 90.10.
Opciones para alta temperatura
Los modelos de resortes de nitrógeno para alta temperatura permiten extender el rango de temperatura máxima de trabajo. Los resortes Micro ofrecen dos versiones superiores: los H1 para aplicaciones hasta 110°C (230°F) y los H2 para aplicaciones de110°C a 200°C (230°F a 392°F).
Reducción de rebote
Los reductores de rebote amortiguan el rebote que resulta por la inercia del reductor inferior en la carrera de retorno y se puede utilizar para reemplazar los retenedores. Disponible en cuatro tamaños, el reductor de rebote está diseñado con un cojinete interno que se ajusta para adaptarse a la presión de carga deseada y puede reducir el efecto del peso del planchador hasta en 19,000 libras.
Indicador de presión
El indicador de presión es un componente preestablecido que proporciona el estatus visual de la presión para ciertos resortes de nitrógeno. Se trata de una opción instalada de fábrica, con el fin de indicar si la presión del resorte de nitrógeno cae por debajo de un valor mínimo.
Bloques TEC para almacenar troqueles
Los bloques TEC para almacenamiento de troqueles son una alternativa más segura para los bloques de almacenamiento tradicionales. Utilizados para separar los troqueles durante el almacenamiento, estos bloques son resistentes a fracturas e impermeable a muchos tipos de grasa y aceite. Los bloques están disponibles en tamaños estándar o personalizados y ofrecen elevada absorción de energía, con excelente capacidad de carga.

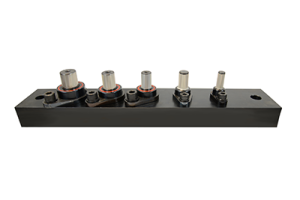

Montaje de ajuste con cincho
¡Nuevo! Montaje de ajuste con cincho (CC), sencillo y seguro para resortes de nitrógeno DADCO de 19 mm a 50 mm de diámetro. Con un perfil delgado para espacios reducidos, el montaje CC es de fácil instalación, permite la cercanía y minimiza los requerimientos de mecanizado con fijación de un solo punto.
Cinturón de ajuste
El Cinturón de ajuste es una alternativa para los soportes voluminosos de los resortes de nitrógeno que tienen un cuerpo con diámetro de 50 mm y menor. Formado por un perno y un juego de anillos de uretano, un cinturón de ajuste protege los resortes de nitrógeno en una cavidad sin componentes adicionales de montaje y permite retirar fácilmente el resorte aunque siga en la prensa.
Gestamp Specific Catalog
The Gestamp specific catalog features a subset of DADCO products curated primarily for new design/ build big Gestamp die design engineering. DADCO’s popular micro series Ultra Force ® Series and 90.10 Series Nitrogen Gas Springs are included along with linked system components.
European Standard Products
Nitrogen Gas Springs – EU
The Nitrogen Gas Springs – EU catalog features the full range of DADCO products that correspond to the European VDI standard specification. Nitrogen gas springs are organized by force and diameter followed by standard mounts. Repair kits, operating specifications and installation requirements are also provided.
DADCO brinda soporte de excelencia a todos nuestros productos en todo el mundo. Además de la amplia lista de información sobre productos accesible a través de nuestro sitio web en inglés, también publicamos literatura sobre productos en diferentes idiomas. Haga clic en el enlace de idioma a continuación para acceder al conjunto de documentos electrónicos distribuidos en ese idioma.
